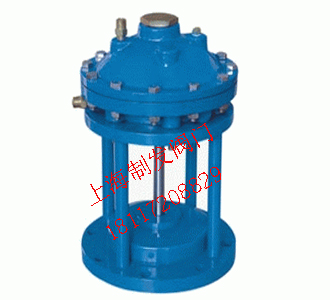

产品名称：JM742X-16C隔膜式池底排泥阀
产品标签：排泥阀，隔膜式池底排泥阀
更新时间：2019/5/6 18:13:50
上一个产品： J644X-16C气动角式快开排泥阀
下一个产品：JM742X-16C隔膜式池底卸泥阀
在线客服：
在线订购：在线订购
产品详情
隔膜式池底排泥阀产品概述：
隔膜式池底排泥阀用于自来水公司或污水厂的种种水池的底部，通过换向阀的控制扫除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排装置在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。隔膜式池底排泥阀分为活塞式和膜片式两种，各有各的特点，活塞式的特点是使用寿命长、膜片式的特点是无运动磨损。隔膜式池底排泥阀事情原理及其性能：
隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关�？糁恍枰环种臃О�。此阀必需使用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下发动阀瓣上升，主阀开启，池底的泥沙等污物最先排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，阻止泥沙的排放。此阀装置在种种沉淀池的底部壁外，用以扫除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，磨练利便，使用寿命可达五年以上。
隔膜式池底排泥阀手艺参数：
1、事情压力：0.6-1.6Mpa
2、使用介质：水
3、使用温度：0℃-80℃
4、隔膜室事情压力：0.1-1.0Mpa
5、隔膜室事情液：气、清水，防锈液体
注：若有特殊要求（订货时注明）
隔膜式池底排泥阀零件质料：
阀体/阀盖：铸铁、碳钢、不锈钢
膜片压板/阀盘：球铁、青铜
阀杆：不锈钢
膜片：尼龙强化橡胶
阀瓣：碳钢、不锈钢+丁腈橡胶
隔膜式池底排泥阀形状结构图：
隔膜式池底排泥阀毗连尺寸：
法兰毗连尺寸 按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |
隔膜式池底排泥阀装置示意图：
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
