产品名称：J11W不锈钢内螺纹阻止阀
产品标签：阻止阀,不锈钢内螺纹阻止阀
更新时间：2019/5/18 10:32:32
上一个产品： J11T内螺纹阻止阀
下一个产品：WJ41H不锈钢波纹管阻止阀
在线客服：
在线订购：在线订购
产品详情
J11W不锈钢内螺纹阻止阀产品概述：
J11W 不锈钢内螺纹阻止阀开启时 ，阀瓣的开启高度 ，为公称直径的25%～30%时 ，流量已抵达最大 ，体现阀门已达全开位置。以是阻止阀的全开位置 ，应由阀瓣的行程来决议。
J11W不锈钢内螺纹阻止阀--特点
1、结构简朴 ，制造和维修较量利便。
2、事情行程小 ，启闭时间短。
3、密封性好 ，密封面间磨擦力小 ，寿命较长。
J11W不锈钢内螺纹阻止阀结构形式
J11W 不锈钢内螺纹阻止阀的结构形式有直通式、直流式和直角式。直通式是最常见的结构 ，但其流体的阻力最大。直流式流体阻力较小 ，多用于含固体颗�；蛘扯却蟮牧魈�。直角式阀体多接纳铸造 ，适用于较小通经、较高压力的的阻止阀。
J11W不锈钢内螺纹阻止阀主要性能规范
| 型号 | 公称压力 | 试验压力PS（Mpa） | 事情压力PN(Mpa) | 事情温度 (℃) |
适用介质 | |
| 壳体 | 密封 | |||||
| J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油类 Oil |
| J11W-16P | 硝酸类侵蚀性介质 | |||||
| J11W-16R | ≤350 | 醋酸类侵蚀性介质 | ||||
| J11W-16Ni | 碱液、盐水、海水等 | |||||

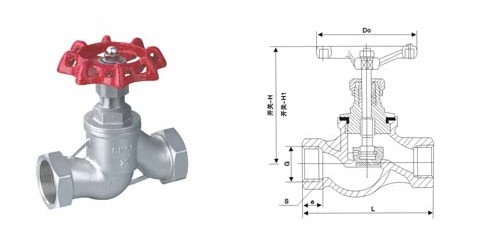

主要形状尺寸和毗连尺寸（mm）
| 公称通径 DN(mm) |
管螺纹 | 尺 寸 (mm) | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
注：以上的产品先容 ，参数 ，图片 ，数据仅用于参考 ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
