产品名称：J641H气动程控阻止阀
产品标签：阻止阀,气动程控阻止阀
更新时间：2019/5/17 20:25:53
上一个产品： J641H/Y气动阻止阀
下一个产品：J941W电动阻止阀
在线客服：
在线订购：在线订购
产品详情
J641H气动程控阻止阀产品概述：
用途：J641H-25气动程控阻止阀是一种能在种种管路上做远距离、快速开启和切断的阀门 。
J641H气动程控阻止阀手艺参数
入口压力：（MPa)0.1～6.4
结构长度：GB12221-89
出口压力：（MPa)0.002～4.0
法兰毗连：JB/T79-94
公称通径：DN25～DN350
事情温度：-40℃～+60℃
切断压力：（MPa)0.01～1.6（可调）
规格
(DN)
|
公称压力
(Mpa)
|
密封试验压力
(Mpa)
|
阀体强度试验压力
(Mpa)
|
事情温度
(℃)
|
适用介质
|
阀瓣开启高度
(mm)
|
15
|
4.0
|
4.4
|
6
|
-40℃∽150℃
按订货手艺要求
|
水
蒸汽
油品
气体
|
15
|
20
|
4.0
|
4.4
|
6
|
18
|
||
25
|
4.0
|
4.4
|
6
|
18
|
||
32
|
4.0
|
4.4
|
6
|
22
|
||
40
|
4.0
|
4.4
|
6
|
27
|
||
50
|
4.0
|
4.4
|
6
|
30
|
||
注：≥DN50的手艺参数同上 ，开启高度按阀门公称通径的35%±5%盘算
|
||||||
J641H气动程控阻止阀主要零件质料：
阀体 |
WCB |
|
附件：按订货要求提供 |
|
阀瓣 |
WCB |
|||
阀杆 |
2Cr13 |
电磁换向阀 |
二位五通(外购件) |
|
上盖 |
WCB |
阀位显示 |
外购件 |
|
填料 |
F4 |
气源处置惩罚器 |
外购件 |
|

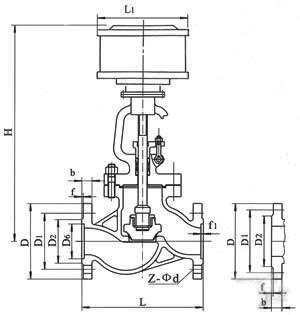

J641H气动程控阻止阀毗连尺寸
DN |
L |
D |
D1 |
D2 |
b |
z－Ф |
15 |
130 |
95 |
65 |
45 |
14 |
4－Ф14 |
20 |
150 |
105 |
75 |
55 |
14 |
4－Ф14 |
25 |
160 |
115 |
85 |
65 |
14 |
4－Ф14 |
32 |
180 |
135 |
100 |
75 |
16 |
4－Ф18 |
40 |
200 |
145 |
110 |
85 |
16 |
4－Ф18 |
50 |
230 |
160 |
125 |
100 |
16 |
4－Ф18 |
65 |
290 |
180 |
145 |
120 |
16 |
8－Ф18 |
80 |
310 |
195 |
160 |
135 |
20 |
8－Ф18 |
100 |
350 |
215 |
180 |
155 |
20 |
8－Ф23 |
125 |
400 |
245 |
210 |
185 |
22 |
8－Ф25 |
150 |
480 |
280 |
240 |
210 |
24 |
8－Ф25 |
200 |
600 |
335 |
295 |
265 |
26 |
12－Ф25 |
注：以上的产品先容 ，参数 ，图片 ，数据仅用于参考 ，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
