产品名称：NKJ41H法兰真空阻止阀
产品标签：阻止阀,法兰真空阻止阀
更新时间：2019/5/17 17:14:00
上一个产品： J44H高压角式阻止阀
下一个产品：NKJ61H真空阻止阀
在线客服：
在线订购：在线订购
产品详情
NKJ41H法兰真空阻止阀产品概述：
NKJ41H法兰真空阻止阀，该系列阀门适用于事情温度≤425℃和≤550℃，事情介质为水、空气、蒸汽的管路上，作为起 闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。本系列阀门毗连形式分法兰、焊接两种，驱动方法有手动、电动两种。
NKJ41H法兰真空阻止阀结构特点
1、产品按JB/T3595标准设计制造，知足电站装备配套使用要求。
2、设计了真空密封结构填料室，隔离真空可靠。
3、阀杆经调质及外貌氮化处置惩罚，有优异的抗侵蚀性，抗擦伤和耐磨性。
4、法兰垫片接纳复合质料，膨胀系数大，气密性能好，包管系统与大气隔离可靠。
5、倒密封接纳不锈钢螺纹毗连密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料替换和维修可在不�；樾蜗戮傩�，利便快捷不影响系统运行。
NKJ41H法兰真空阻止阀零件质料
| 阀 体 | 25、WCB | Cr5Mo |
| 阀 盖 | 25、WCB | Cr5Mo |
| 支 架 | 25、WCB | Cr5Mo |
| 阀 瓣 | 2Cr13、WCB | Cr5Mo |
| 阀 杆 | 2Cr13 | 38CrMoAL、25Cr2MoV |
| 阀 座 | 25、304 | 304 |
| 密封环 | 膨胀柔性石墨 | |
| 填 料 | 膨胀柔性石墨 | |
| 阀杆螺母 | ZCuA110Fe3 |

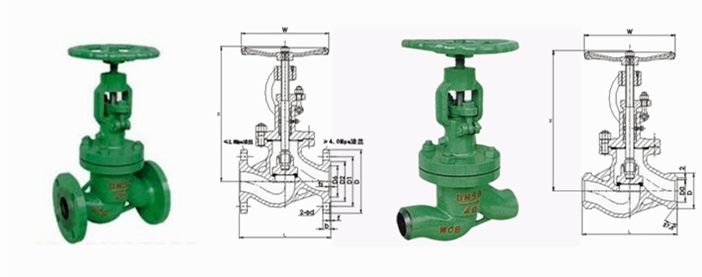

法兰真空阻止阀主要尺寸及重量
| 公称通径 DN/mm |
公称压力 PN/MPa |
主要形状尺寸和毗连尺寸/mm |
|||||||
| L | H | D | D0 | D1 | L1 | α | W | ||
| 1O | 4.0 | 130 | 245 | 36 | 11 | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 16 | 22.5 | 1O | - | 120 | |
| 20 | 150 | 265 | 44 | 21 | 28.5 | 11 | - | 160 | |
| 25 | 160 | 270 | 48 | 26 | 34.5 | 12 | - | 200 | |
| 32 | 180 | 285 | 48 | 34 | - | - | 37o30' | 200 | |
| 40 | 200 | 320 | 55 | 40 | - | - | 37o30' | 240 | |
| 50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
| 65 | 290 | 41O | 82 | 66 | - | - | 37o30' | 300 | |
| 80 | 31O | 430 | 95 | 78 | - | - | 37o30' | 300 | |
| 100 | 350 | 470 | 117 | 1OO | - | - | 37o30' | 350 | |
| 125 | 400 | 500 | 143 | 126 | - | - | 37o30' | 350 | |
| 150 | 480 | 533 | 167 | 150 | - | - | 37o30' | 400 | |
| 1O | 6.4 | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 15 | 22.5 | 1O | - | 120 | |
| 20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 | |
| 25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 | |
| 32 | 180 | 280 | 48 | 33 | - | - | 37o30' | 200 | |
| 40 | 200 | 320 | 55 | 39 | - | - | 37o30' | 240 | |
| 50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
| 65 | 290 | 41O | 82 | 65 | - | - | 37o30' | 320 | |
| 80 | 31O | 430 | 95 | 76 | - | - | 37o30' | 360 | |
| 100 | 350 | 470 | 117 | 98 | - | - | 37o30' | 400 | |
| 125 | 480 | 500 | 143 | 123 | - | - | 37o30' | 400 | |
| 150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 | |
| 1O | 10.O | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 14 | 22.5 | 1O | - | 120 | |
| 20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 | |
| 25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 | |
| 32 | 180 | 285 | 48 | 32 | - | - | 37o30' | 200 | |
| 40 | 200 | 320 | 55 | 38 | - | - | 37o30' | 240 | |
| 50 | 230 | 355 | 64 | 48 | - | - | 37o30' | 320 | |
| 65 | 290 | 41O | 82 | 63 | - | - | 37o30' | 320 | |
| 80 | 31O | 430 | 95 | 74 | - | - | 37o30' | 360 | |
| 1OO | 350 | 470 | 117 | 97 | - | - | 37o30' | 400 | |
| 125 | 400 | 500 | 143 | 123 | - | - | 37o30' | 400 | |
| 150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 | |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
