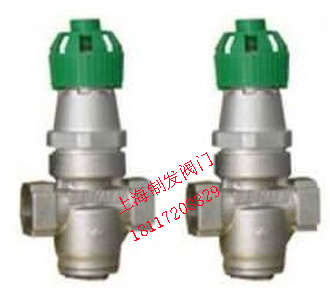

产品名称：Y14H-16P波纹管式减压阀
产品标签：减压阀,波纹管式减压阀
更新时间：2019/5/8 9:57:32
上一个产品： YZ11支管式减压阀
下一个产品：Y13H-16C蒸汽减压阀
在线客服：
在线订购：在线订购
产品详情
Y14H-16P波纹管式减压阀产品概述：
1、体积小，重量轻。
2、压力检测装置使用波纹管，耐久性好。
3、通过旋转塑料手轮即可调理压力，无需工具。
4、内装过滤网，可�；し阅懿皇芑页驹又视跋�。
5、接纳内螺纹毗连，装置利便。
6、阀体、阀座均接纳不锈钢质料，使用寿命长。
主要零件质料
|
零件名称 |
零件质料 |
|
阀体底盖 |
1Cr18Ni9Ti |
|
阀盖 |
铸造铝合金 |
|
阀杆 |
2Cr13 |
|
阀座 |
2Cr13 |
|
钢球 |
2Cr13 |
|
波纹管 |
1Cr18Ni9Ti |
|
手轮 |
耐热塑料 |
|
主阀弹簧 |
50CrVA |
|
调理弹簧 |
60Si2Mn |
主要手艺参数和性能指标
|
公称压力（MPa） |
1.6 |
|
壳体试验压力（MPa）* |
2.4 |
|
密封试验压力（MPa） |
1.6 |
|
最高入口压力（MPa） |
1.6 |
|
出口压力规模（MPa） |
0.05-1.0 |
|
压力特征误差（MPa）△P2P |
GB12244-1989 |
|
流量特征误差（MPa）△P2P |
GB12244-1989 |
|
最小压差（MPa） |
0.15 |
|
渗漏量 |
GB12244-1989 |
|
适用介质 |
蒸汽、空气、液体 |
|
事情温度 |
≤220℃ |
*：壳体试验不包括波纹管，壳体耐压试验时，必需取下波纹管组件后举行。
形状尺寸单位mm
|
公称通径 |
L |
H |
H1 |
G |
|
DN15 |
85 |
140 |
52 |
1/2″ |
|
DN20 |
95 |
143 |
55 |
3/4″ |
|
DN25 |
105 |
146 |
58 |
1″
|
