产品详情
Y型过滤器产品概述：
Y型过滤器是运送介质的管道系统不可缺氨赡一种过滤装置 ，Y型过滤器通常装置在减压阀、泄压阀、定水位阀或其它装备的入口端 ，用来扫除介质中的杂质 ，以�；し偶白氨傅恼Ｊ褂�。Y型过滤用具有结构先进 ，阻力小 ，排污利便等特点。Y型过滤器适用介质可为水、油、气。
Y型过滤器是水力控制阀及细密易梗塞机械装备产品用户所必需具备的过滤装备。该产品是运送介质的管道系列不可缺氨赡一种装置 ，通常装置于水力控制阀、减压阀、 泄压阀、定水位阀等装备的入口端 ，用来消除介质中的杂质 ，避免颗粒性杂质进入通道 ，造成梗塞 ，以�；ぷ氨腹艿郎系呐浼馐苣ニ鸷凸Ｈ�。Y型过滤器还可与伸缩节组成具有装置长度可调理的Y型拉杆伸缩过滤器。
Y型过滤器滤网接纳不锈钢双层滤网结构 ，结实耐用 ，具有结构先进、流阻小、排污利便等特点 ，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。凭证差别需要设置过滤网目数 ，一样平常通水网为 18~30 目 ，通气网为 40~100 目 ，通油网为 100~480 目(特殊情形可按用户要求制作过滤网)。
Y型过滤器主要零件部件质料表
序号 |
零件名称 |
质料名称 |
1 |
阀体 |
碳钢 |
2 |
滤芯网 |
304、316 |
3 |
垫片 |
金属石墨 |
4 |
滤网盖 |
碳钢 |
Y型过滤器主要手艺参数表
型号 |
公称压力(MPa) |
耐压试验压力(MPa) |
事情压力(MPa) |
GL41H-C |
1.0 |
1.1 |
1.0 |
1.6 |
1.8 |
1.6 |
|
2.5 |
3.8 |
2.5 |
|
4.0 |
4.4 |
4.0 |
|
设计压力 |
PN0.6-25.0MPa |
||
Y型过滤器主要执行标准表
设计标准 |
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
法兰标准 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
结构长度标准 |
GB/T 12221 |
试验与磨练标准 |
JB/T 9092 |
Y型过滤器主要外型尺寸表
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
|
L |
H |
||
1.6 |
DN15 |
130 |
69 |
DN20 |
145 |
70 |
|
DN25 |
160 |
72 |
|
DN32 |
180 |
90 |
|
DN40 |
200 |
110 |
|
DN50 |
220 |
120 |
|
DN65 |
250 |
150 |
|
DN80 |
285 |
180 |
|
DN100 |
300 |
190 |
|
DN125 |
350 |
215 |
|
DN250 |
380 |
250 |
|
DN200 |
480 |
290 |
|
DN250 |
560 |
355 |
|
DN300 |
610 |
420 |
|
DN350 |
695 |
500 |
|
DN400 |
780 |
620 |
|
DN450 |
850 |
700 |
|
DN500 |
900 |
765 |
|

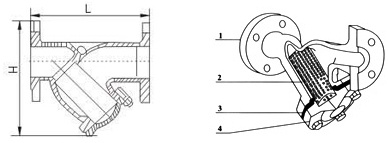

Y型过滤器主要结构图
 |
